Seite 2 Wassertank

Beim Wassertank die Mittelbohrung anreißen und in mit einen Kantentaster in Schraubstock ausrichten.

Fräsen4 ausrichten

Bild anklicken für Zom



Mit einen Zentrierbohrer vorbohren

Fräsen5

















Bohren5



Bohren1

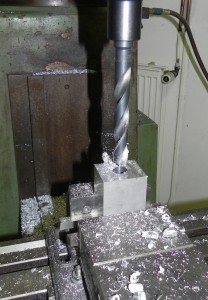

Mit einen Bohrer Ø16 den Aluklotz für den Wassertank durchbohren und anschließend auf der Drehbank mit einer Welle zu weiteren Bearbeitung aufnehmen.



Drehen









Drehen1

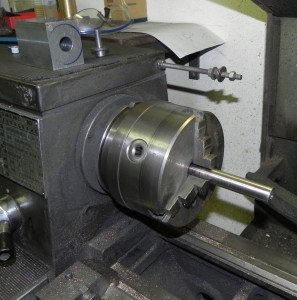

Den gebohrten Wassertank auf die 16 Welle spannen und die Vorder und Hinterseite einen 50 mm Durchmesser drehen



Drehen Durchmesser 50mm









Drehen4

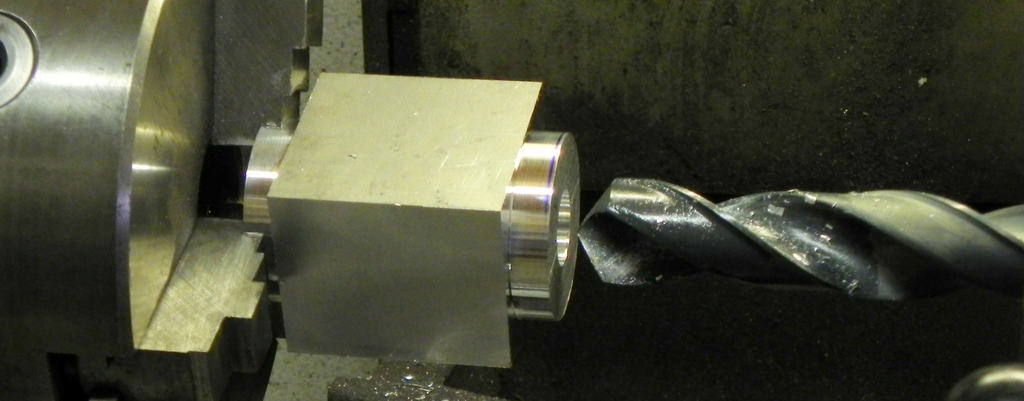

Danach den Wassertank auf den 50mm Durchmesser aufnehmen, ausrichten und die 16 Bohrung vergrößern

Aufbohren1













Bohren mit einen Ø 30 mm BohrerAufbohren 30mm

Mit einen Innendrehstahl den Durchmesser auf das Innenmaß Ø 35 mm  für die Zylinderlaufbuchse drehen.

Aufbohren4

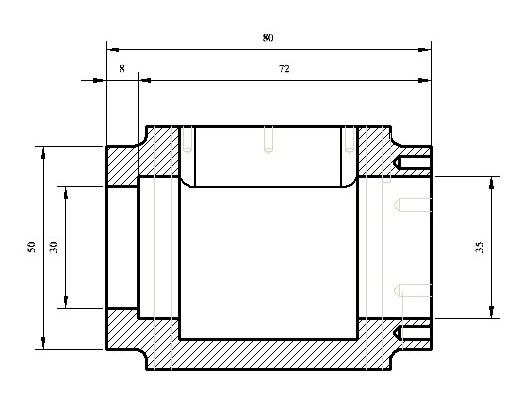

Zeichnung von Wassertank für Bohrung

Wassertank Zeichnung

Wassertank innen drehen
